Redis Steam

데이터 구조

Stream struct : 40 bytes

Data Type	Name	Size	Description
rax	*rax	8 bytes	Id, data(field, value) Rax 포인터
uint64_t	length	8 bytes	total data entry 수
streamID	last_id	16 bytes	마지막 id
rax	*cgroups	8 bytes	Consumer Group Rax 포인터

StreamID struct : 16 bytes

Data Type	Name	Size	Description
uint64_t	ms	8 bytes	Unix time in milliseconds
uint64_t	seq	8 bytes	Sequence number

Rax->key

master_id: ms, seq

Listpack

master entry	data entries
fields	data entry-1	...	data entry-N

• Listpack size: 4kb 또는 100 entries 이하로 구성
• data entry가 삭제되어도 바로 메모리를 해제하지 않고 listpack 내에 모든 data entry가 삭제되면 listpack 메모리를 해제한다.

Master entry

Listpack 내에서 처음 입력된 데이터의 필드를 저장합니다.

count	deleted	num-fields	fields			lp-count
count	deleted	num-fields	field-1	...	field-N	0

• count: listpack 내에서 유효한 entry 수
• deleted: listpack 내에서 삭제된 entry 수
• listpack 내에서 총 entry 수: count + deleted
• lp-count: 0, listpack을 역 방향으로 탐색할 때 master entry 임을 나타낸다.

Data entry: same field

데이터가 master entry의 필드와 같으면 value만 저장합니다.

flags	entry-id		values			lp-count
same	ms	seq	value-1	...	value-N	N+3

• flags: same/deleted
• ms: delta, current id.ms - master_id.ms
• seq: delta, current id.seq - master_id.seq
• lp-count: N+3, lp-count를 제외한 필드수

Data entry: diff field

데이터가 master entry의 필드와 같지 않으면 field, value를 저장합니다.

flags	entry-id		num-fields	fields & values					lp-count
diff	ms	seq	num-fields	field-1	value-1	...	field-N	value-N	N*2+4

• flags: diff/deleted
• ms: delta, current id.ms - master_id.ms
• seq: delta, current id.seq - master_id.seq
• lp-count: N*2+4, lp-count를 제외한 필드수

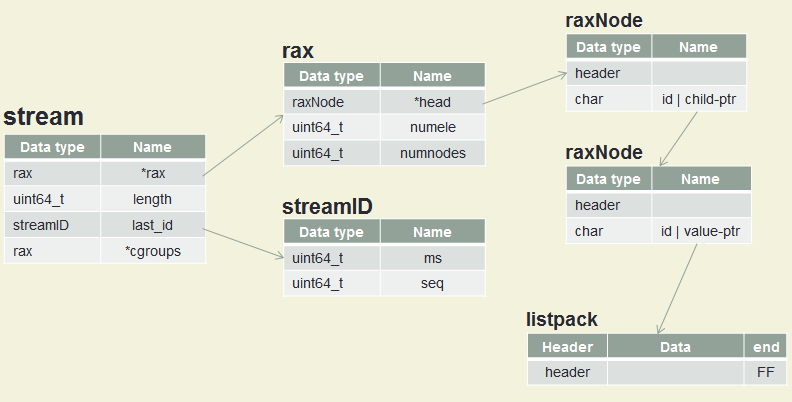

Stream 구성도
