Redis Visual Manager Octo #2
Server Information
<< Octo Purchase | Octo Replication Configuration >> |
---|
서버 정보 보기
- 마우스 클릭 한 번으로 레디스 서버, 명령 통계, 클라이언트 정보를 볼 수 있습니다.
- 레디스 서버 구성(config parameter) 정보를 11개 그룹으로 정리해서 볼 수 있습니다.
- 한 머신(VM)안에 여러 레디스 서버의 메모리 현황을 정리해서 보여드립니다.
동영상 설명이 준비되어있습니다.
동영상 길이: 8분
레디스 서버 - 노드 표시
- 노드 표시 내용
상단: 역할 Master/Clone/Sentinel
중간: IP의 마지막 단위 숫자와 포트
하단: 현재 레디스 서버가 사용중인 메모리 정보 - 화면 오른쪽에 표시되는 정보는 노드를 클릭할 때마다 업데이트됩니다.
- 각 노드는 바탕색과 태두리로 구분합니다.
마스터 하늘색 | 클론 연주황색 |
센티널 보라색 |
클러스터 노드 진한색 태두리 |
센티널이 모니터 중인 노드 보라색 태두리 |
![]() |
![]() |
![]() |
![]() |
![]() |
자세한 정보 보기
- info 아이콘
을 클릭하면 본 레디스게이트 사이트로 연결되어 자세한 정보를 보실 수 있습니다.
Server Info
- 서버에 대한 자세한 정보를 볼 수 있으며, Server, Clients, Memory, Persistence, Stats, Replication, CPU, Cluster, Keyspace 총 9개 그룹으로 분류되어 있고 90개 이상의 항목이 표시됩니다.
- 센티널일 경우 몇 개 그룹이 빠지고 Sentinel 그룹이 추가됩니다
- 노드를 클릭하면 Server Info 타이틀에 역할과 주소(IP:Port)가 표시됩니다.
- 이것은 info 명령을 실행해서 나오는 정보입니다.
- Server: redis version, mode, port 등 18개 항목이 표시됩니다.
- Clients: connected_clients 등 4개 항목이 표시됩니다.
- Memory: used_memory, total_system_memory 등 15개 항목이 표시됩니다.
- Persistence: AOF, RDB 관련 정보가 표시됩니다. 일반적으로 21개 항목이 표시되며, loading 여부에 따라 표시되는 항목이 달라집니다.
- Stats: total_connections_received 등 19개 항목이 표시됩니다.
- Replication: role, connected_slaves, master_host 등 복제 관련 항목이 표시되면, role에 따라 7개 ~ 16개 정도 항목이 표시됩니다.
- CPU: CPU 사용량 통계로 4개 항목이 표시됩니다.
- Cluster: 클러스터 여부가 표시됩니다.
- Keyspace: DB마다 key 개수가 표시됩니다.
- Sentinel: 이 그룹은 센티널일 경우만 표시되며,
sentinel_masters 등 5개 이상의 항목이 표시됩니다.
자세한 내용은 아래 "Sentinel Masters, Clones, Other Sentinels"를 보세요.
Config Info
- 레디스 서버 구성(파라미터) 정보를 볼 수 있습니다.
- Config get 명령을 실행해서 나온 70개 파라미터를 11개 그룹으로 부류해서 정리한 것입니다.
- Server: logfile, loglevel 등 17개 파라미터를 볼 수 있습니다.
- Memory: maxmemory, maxmemory-policy 등 3개 파라미터를 볼 수 있습니다.
- Security: bind, requirepass 같은 보안 관련 4개 파라미터를 볼 수 있습니다.
- AOF: appendfsync 등 Append Only File 관련 8개 파라미터를 볼 수 있습니다.
- RDB: save 등 RDB 관련 5개 파라미터를 볼 수 있습니다.
- Replication: repl-backlog-size 같은 복제 관련 7개 파라미터를 볼 수 있습니다.
- Clone(Slave): slave-priority 같은 클론 관련 8개 파라미터를 볼 수 있습니다.
- Data Type: 이 그룹은 데이터 타입에 대한 구성 설정이나, 설정된 값을 초과하면 내부 데이터 타입이 변경되는 파라미터입니다. 자세한 내용은 Server > Internal Structure 메뉴를 보시기 바랍니다. 예를 들어 list-max-ziplist-size는 QUICK List 를 보세요.
- Clients: timeout, maxclients 등 4개 파라미터를 볼 수 있습니다.
- Cluster: cluster-node-timeout 등 4개 파라미터를 볼 수 있습니다.
- Performance Analysis: slowlog, latency-monitor 같은 성능 분석 관련 4개 파라미터를 볼 수 있습니다. 자세한 내용은 SLOWLOG, LATENCY를 보세요.
- 이 파라미터들은 redis.conf에 설정한 값이거나 기본 값들 입니다.
- 센티널 노드를 클릭하면 이 탭은 비활성화됩니다.
Command Stats
- 레디스 서버가 시작되고 현재까지 실행된 명령 통계입니다.
- 레디스 서버가 어떤 명령들을 얼마나 많이 실행하고 시간이 얼마나 걸렸는지 알 수 있어서, 레디스 서버 성능 지표, 활용률을 계산해 볼 수 있는 자료입니다.
- Command: 실행된 명령들입니다. 여기에는 사용자가 실행한 명령뿐만아니라, 레디스 노드간 실행되는 명령들도 표시됩니다. 예를 들어 마스터-클론 관계에서 실행되는 replconf, psync 명령, 센티널이 실행하는 publish, subscribe 명령 등이 있습니다.
- Calls: 명령 실행 횟수
- Usec: 총 소요시간, 단위는 마이크로세컨드(microseconds)입니다. 이것은 서버 내부 처리 시간만 나타내기 때문에 성능 테스트에서 나온 시간과는 다를 수 있습니다.
- UserPerCall: 1회 실행 평균 시간입니다. 계산식 Usec/Calls
- 이것은 info commandstats 명령을 실행해서 나온 결과입니다.
- 센티널 노드를 클릭하면 이 탭은 비활성화됩니다.
Clients Info
- 레디스 서버에 접속한 클라이언트에 대한 정보입니다.
- address: 클라이언트의 IP:Port
- name: 클라이언트 이름, client setname으로 설정했을 경우에 나옵니다.
Redis-Visual-Manager-Octo는 옥토가 접속했을 때 이름입니다. - command: 클라이언트가 마지막 실행한 명령
- 각 항목에 대한 자세한 설명은 CLIENT LIST를 보세요.
- 클론이 있는 마스터일 경우 클론마다 클라이언트가 하나씩 접속해 있습니다. 이 경우 대부분 replconf 명령이 보입니다.
- 클론일 경우 마스터 클라이언트가 하나 접속해있습니다. 이 경우 address에 서버 포트를 볼 수 있으며, 대부분 ping 명령이 보입니다.
- 센티널이 모니터하면 2개의 클라이언트가 접속하고 이름은 sentinel로 시작하기 때문에 센티널 클라이언트인지 확인할 수 있습니다.
- 클러스터 노드간 연결은 별도의 프로토콜을 사용하기 때문에 여기서는 볼 수 없습니다.
- 마우스 오늘쪽 버튼을 클릭해서 비 정상적으로 종료한 클라이언트를 삭제(kill)할 수 있습니다.
일반적으로 idle time이 오래된 것이 삭제 대상 클라이언트일 가능성이 높습니다.
Machine Memory Info
- Real Machine 또는 Virtual Machine에서 레디스 서버가 사용하는
메모리 정보를 보여줍니다.
- 19 servers: 이 머신안에 운영중인 레디스 서버 개수입니다.
- 25%: Total System Memory(Real Memory) 대비 레디스 서버들의 메모리 사용량 합계(Total Used Memory) 비율입니다.
- 1503 keys: 키 개수 합계입니다. 클론도 포함합니다.
- Total System Memory: 머신의 Real Memory입니다.
- Total Used Memory: 머신안에 운영중인 레디스 서버들의 메모리 사용량 합계입니다.
- 각 서버에서 Percent(%)는 Total Used Memory 대비 각 서버의 메모리 비율입니다.
- 각 서버와 머신의 메모리 정보를 한 눈에 파악할 수 있습니다.
Tree of Nodes
- 클론이 있는 노드일 경우 트리로 보여줍니다.
- 더불어 Role, Memory, Keys 도 같이 표시합니다.
![]() |
![]() |
Sentinel
- 센티널 노드를 클릭했을 경우 "Sentinel Masters, Clones, Other Sentinels"를 표시합니다.
- 센티널이 모니터하는 마스터, 관련 클론들, 관련 센티널 정보를 한 눈에 볼 수 있도록 표시합니다.

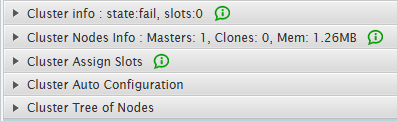

Cluster
- 클러스터 노드를 클릭했을 경우 클러스터 관련 정보를 표시합니다.
